產品簡介

Product Introduction

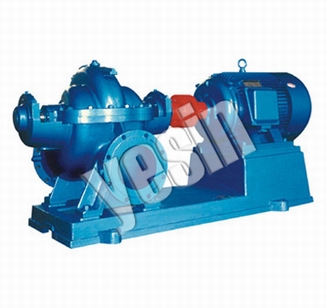

   S型泵是單級雙吸臥式中開離心泵的吸入口與吐出口均在水泵軸心線下方水平方向與軸線成垂直位置、泵殼中開，檢修時無需拆卸進水排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆時針方向旋轉如根據用戶特殊訂貨需要電可改為順時針旋轉。

    本型泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其馀多為銹鐵制成。

    泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。

    葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有些剩馀軸向力則同軸端的軸承承受。

    泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。

    水泵通過聯軸器由電動機直接傳動。軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流人填料腔起水封作用。

應用領域

Applications Areas

    供輸送清水及物理化學性質類似于水的液體。液體溫度不得超過80℃，適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。

產品特點

Product Feautres

1、本型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂成水平方向．檢修時無需拆卸進出口水管及電機．從轉動方向看去，水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。

2、泵主要零件有：泵體，泵蓋，葉輪，軸，雙吸密封環，軸套等。

3、泵體與泵蓋構成葉輪的工作室，在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。

4、經過靜平衡校驗的葉輪，用軸套的兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。

5、泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內，安裝在泵體兩端，用黃油潤滑。

6、雙吸密封環用以減少水泵壓力室的水漏回吸水室。

7、泵通過彈性聯軸器由電動機直接傳動。必要時亦可用內燃機傳動。

8、軸封為軟填料密封(根據用戶需要可采用機械密封結構)。

型號意義

Model Significance

例：150S-50

150-泵吸入口直徑

S-單級雙吸清水離心泵

50-揚程
