多級泵 Stage Pump

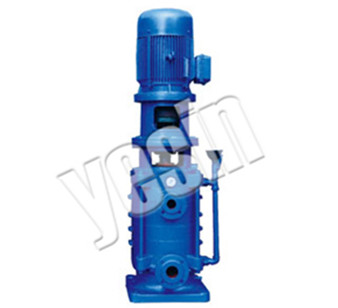

DL型立式多級離心泵

流量范圍：2~380m³/h

揚程范圍：5~230m

介質溫度：-15℃＜T＜105℃

環境溫度：不超過40℃

已獲點擊：

聯系我們

86-021-66100376

產品簡介性能參數 產品展示

產品簡介

Product Introduction

DL型立式多級離心泵是我公司根據我國對高層建筑給排水及消防局GB6245-98標準開發的新產品。該型泵由于采用了節能的水力模型，因此具有效率高,性能范圍廣等優點，更好地滿足了用戶的使用要求。另外，本型泵在結構上采用了立式、分段形式，平穩、壽命長、占地面積小、維修方便。

應用領域

Applications Areas

DL、DLR型系列泵適用于工業和城市給排水、高層建筑增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80℃，DLR型介質使用溫度不超過120℃。

產品特點

Product Feautres

泵為立式安裝，具有結構緊湊、噪聲低、占地面積小的特點，泵的軸封為填料密封、機械密封。從電機端看，泵為逆時針方向旋轉。泵的過流部件進水段、中段、出水段、葉輪、密封環材質為鑄鐵，軸為優質碳素鋼。

型號意義

Model Significance

例：80DL50-20*4

80-進口口徑

DL-立式多級離心泵

50-額定流量

20-設計點單級揚程

4-泵級數

DL型立式多級離心泵性能參數表
型號	級　數	流量		揚程	轉 速	軸功率	電機功率	效率	汽蝕余量
Model	級　數	（m3/h）	（L/S）	(m)	(r/min)	(kw)	(kw)	(%)	(m)
40DL6-12	2	4.2	1.17	26	1480	0.9	1.5	33	3
		6	1.67	24		0.98		40	3.2
		7.2	2	22		1.11		39	3.6
	3	4.2	1.17	39		1.35	2.2	33	3
		6	1.67	36		1.47		40	3.2
		7.2	2	33		1.66		39	3.6
	4	4.2	1.17	52		1.8	3	33	3
		6	1.67	48		1.96		40	3.2
		7.2	2	44		2.21		39	3.6
	5	4.2	1.17	65		2.25	4	33	3
		6	1.67	60		2.45		40	3.2
		7.2	2	55		2.77		39	3.6
	6	4.2	1.17	78		2.71	4	33	3
		6	1.67	72		2.94		40	3.2
		7.2	2	66		3.32		39	3.6
	7	4.2	1.17	91		3.16	5.5	33	3
		6	1.67	84		3.43		40	3.2
		7.2	2	77		3.87		39	3.6
	8	4.2	1.17	104		3.61	5.5	33	3
		6	1.67	96		3.92		40	3.2
		7.2	2	88		4.42		39	3.6
	9	4.2	1.17	117		4.06	7.5	33	3
		6	1.67	108		4.41		40	3.2
		7.2	2	99		4.98		39	3.6
	10	4.2	1.17	130		4.51	7.5	33	3
		6	1.67	120		4.91		40	3.2
		7.2	2	110		5.53		39	3.6
	11	4.2	1.17	143		4.96	7.5	33	3
		6	1.67	132		5.39		40	3.2
		7.2	2	121		6.09		39	3.6
	12	4.2	1.17	156		5.41	11	33	3
		6	1.67	144		5.89		40	3.2
		7.2	2	132		6.64		39	3.6
50DL12-12.5	2	9	2.5	27	1480	1.4	3	47	2
		12.6	3.5	25		1.56		55	2.2
		18	5	22		1.89		58	2.6
	3	9	2.5	40.5		2.1	3	47	2
		12.6	3.5	37.5		2.34		55	2.2
		18	5	33		2.78		58	2.6
	4	9	2.5	54		2.8	4	47	2
		12.6	3.5	50		3.12		55	2.2
		18	5	44		3.7		58	2.6
	5	9	2.5	67.5		3.5	5.5	47	2
		12.6	3.5	62.5		3.9		55	2.2
		18	5	55		4.6		58	2.6
	6	9	2.5	81		4.2	7.5	47	2
		12.6	3.5	75		4.68		55	2.2
		18	5	66		5.5		58	2.6
	7	9	2.5	94.5		4.9	7.5	47	2
		12.6	3.5	87.5		5.46		55	2.2
		18	5	77		6.5		58	2.6
	8	9	2.5	108		5.6	7.5	47	2
		12.6	3.5	100		6.24		55	2.2
		18	5	88		7.3		58	2.6
	9	9	2.5	121.5		6.3	11	47	2
		12.6	3.5	112.5		7.02		55	2.2
		18	5	99		8.5		58	2.6
	10	9	2.5	135		7	11	47	2
		12.6	3.5	125		7.8		55	2.2
		18	5	110		9.45		58	2.6
65DL30-15	2	18	5	33	1480	3.05	5.5	53	2
		30	8.3	30		3.89		63	2.5
		36	10	26		4.25		60	3
	3	18	5	49.5		4.57	7.5	53	2
		30	8.3	45		5.83		63	2.5
		36	10	39		6.37		60	3
	4	18	5	66		6.1	11	53	2
		30	8.3	60		7.78		63	2.5
		36	10	52		8.5		60	3
	5	18	5	82.5		7.6	11	53	2
		30	8.3	75		9.7		63	2.5
		36	10	65		10.6		60	3
	6	18	5	99		9.1	15	53	2
		30	8.3	90		11.7		63	2.5
		36	10	78		12.8		60	3
	7	18	5	115.5		10.7	15	53	2
		30	8.3	105		13.6		63	2.5
		36	10	91		14.9		60	3
	8	18	5	132		12.2	18.5	53	2
		30	8.3	120		15.6		63	2.5
		36	10	104		17		60	3
	9	18	5	148		13.7	22	53	2
		30	8.3	135		17.5		63	2.5
		36	10	117		19.1		60	3
	10	18	5	165		15.3	22	53	2
		30	8.3	150		19.5		63	2.5
		36	10	130		21.3		60	3
80DL50-20	2	32.4	9	42	1480	6.28	11	59	2.1
		54	15	40		8.4		70	2.2
		65	18	36		9.23		69	2.8
	3	32.4	9	63		9.42	15	59	2.1
		54	15	60		12.6		70	2.2
		65	18	54		13.8		69	2.8
	4	32.4	9	84		12.6	22	59	2.1
		54	15	80		16.8		70	2.2
		65	18	72		18.4		69	2.8
	5	32.4	9	105		15.7	30	59	2.1
		54	15	100		21		70	2.2
		65	18	90		23.1		69	2.8
	6	32.4	9	126		18.8	30	59	2.1
		54	15	120		25.2		70	2.2
		65	18	108		27.7		69	2.8
	7	32.4	9	147		22	37	59	2.1
		54	15	140		29.4		70	2.2
		65	18	126		32.3		69	2.8
	8	32.4	9	168		25.1	45	59	2.1
		54	15	160		33.6		70	2.2
		65	18	144		36.9		69	2.8
	9	32.4	9	189		28.3	45	59	2.1
		54	15	180		37.8		70	2.2
		65	18	162		41.6		69	2.8
	10	32.4	9	210		31.4	55	59	2.1
		54	15	200		42		70	2.2
		65	18	180		46.2		69	2.8
80DL50-25	2	40	11.1	52.6	1480	9.4	15	61	2.1
		50.4	14	50		9.8		70	2.2
		65	18	45		11.5		69	2.8
	3	40	11.1	78.8		14.1	18.5	61	2.1
		50.4	14	75		14.7		70	2.2
		65	18	67.5		17.3		69	2.8
	4	40	11.1	105		18.8	30	61	2.1
		50.4	14	100		19.6		70	2.2
		65	18	90		23		69	2.8
	5	40	11.1	131.5		23.3	30	61	2.1
		50.4	14	125		24.5		70	2.2
		65	18	112.5		28.9		69	2.8
	6	40	11.1	157.5		28.1	37	61	2.1
		50.4	14	150		29.4		70	2.2
		65	18	135		34.6		69	2.8
	7	40	11.1	183.8		32.8	45	61	2.1
		50.4	14	175		34.3		70	2.2
		65	18	157.5		40.4		69	2.8
	8	40	11.1	210		37.3	55	61	2.1
		50.4	14	200		39.2		70	2.2
		65	18	180		46.2		69	2.8
	9	40	11.1	236.3		42.2	55	61	2.1
		50.4	14	225		44.1		70	2.2
		65	18	202.5		52		69	2.8
	10	40	11.1	263		47	75	61	2.1
		50.4	14	250		49		70	2.2
		65	18	225		57.7		69	2.8
100DL72-20	2	50.4	14	46	1480	10.2	15	62	2.2
		72	20	40		10.9		70	2.8
		86.4	24	36		11.9		71	3.1
	3	50.4	14	69		15.3	18.5	62	2.2
		72	20	60		16.4		70	2.8
		86.4	24	54		17.9		71	3.1
	4	50.4	14	92		20.4	30	62	2.2
		72	20	80		21.8		70	2.8
		86.4	24	54		23.9		71	3.1
	5	50.4	14	115		25.5	37	62	2.2
		72	20	100		27.3		70	2.8
		86.4	24	90		29.8		71	3.1
	6	50.4	14	138		30.6	37	62	2.2
		72	20	120		32.7		70	2.8
		86.4	24	108		35.8		71	3.1
	7	50.4	14	157		34.8	45	62	2.2
		72	20	140		38.2		70	2.8
		86.4	24	126		41.8		71	3.1
	8	50.4	14	184		40.8	55	62	2.2
		72	20	160		43.6		70	2.8
		86.4	24	144		47.8		71	3.1
	9	50.4	14	207		45.9	55	62	2.2
		72	20	180		49.1		70	2.8
		86.4	24	162		53.7		71	3.1
	10	50.4	14	230		50.9	75	62	2.2
		72	20	200		54.5		70	2.8
		86.4	24	180		59.7		71	3.1
100DL72-25	2	50.4	14	53	1480	11.7	18.5	62	2.2
		72	20	50		13.6		72	2.8
		90	25	44		15.2		71	3.1
	3	50.4	14	71.5		17.6	30	62	2.2
		72	20	75		20.4		72	2.8
		90	25	66		22.8		71	3.1
	4	50.4	14	106		23.5	37	62	2.2
		72	20	100		27.2		72	2.8
		90	25	88		30.4		71	3.1
	5	50.4	14	132.5		29.3	45	62	2.2
		72	20	125		34		72	2.8
		90	25	110		38		71	3.1
	6	50.4	14	159		35.2	55	62	2.2
		72	20	150		40.8		72	2.8
		90	25	132		45.6		71	3.1
	7	50.4	14	185.5		41.7	55	62	2.2
		72	20	175		47.6		72	2.8
		90	25	154		53.2		71	3.1
	8	50.4	14	212		46.9	75	62	2.2
		72	20	200		54.5		72	2.8
		90	25	176		60.7		71	3.1
	9	50.4	14	238.5		52.8	75	62	2.2
		72	20	225		61.3		72	2.8
		90	25	198		68.3		71	3.1
	10	50.4	14	265		58.6	90	62	2.2
		72	20	250		68		72	2.8
		90	25	220		75.9		71	3.1
100DL100-20	2	72	20	46	1480	13.3	22	62.5	2.2
		108	30	40		16.3		72	2.8
		126	35	36		16.9		73	4.1
	3	72	20	69		19.9	30	62.5	2.2
		108	30	60		24.5		72	2.8
		126	35	54		25.4		73	4.1
	4	72	20	92		26.5	37	62.5	2.2
		108	30	80		32.7		72	2.8
		126	35	72		33.8		73	4.1
	5	72	20	115		33.1	45	62.5	2.2
		108	30	100		40.8		72	2.8
		126	35	90		42.3		73	4.1
	6	72	20	138		39.8	55	62.5	2.2
		108	30	120		49		72	2.8
		126	35	108		50.8		73	4.1
	7	72	20	161		50.5	75	62.5	2.2
		108	30	140		57.2		72	2.8
		126	35	126		59.2		73	4.1
	8	72	20	184		53	75	62.5	2.2
		108	30	160		65.4		72	2.8
		126	35	144		67.7		73	4.1
	9	72	20	207		59.7	90	62.5	2.2
		108	30	180		73.5		72	2.8
		126	35	162		76.1		73	4.1
	10	72	20	230		66.3	90	62.5	2.2
		108	30	200		81.7		72	2.8
		126	35	180		84.6		73	4.1
100DL100-25	2	72	20	53	1480	16.6	22	62	2.2
		100	27.8	50		18.9		72	2.8
		126	35	44		21.2		71	3.1
	3	72	20	79.5		25.1	37	62	2.2
		100	27.8	75		28.4		72	2.8
		126	35	66		31.9		71	3.1
	4	72	20	106		33.5	45	62	2.2
		100	27.8	100		37.8		72	2.8
		126	35	88		42.5		71	3.1
	5	72	20	132.5		41.9	55	62	2.2
		100	27.8	125		47.3		72	2.8
		126	35	110		53.2		71	3.1
	6	72	20	159		50.3	75	62	2.2
		100	27.8	150		56.7		72	2.8
		126	35	132		63.8		71	3.1
	7	72	20	185.5		58.7	90	62	2.2
		100	27.8	175		66.2		72	2.8
		126	35	154		74.4		71	3.1
	8	72	20	212		67	90	62	2.2
		100	27.8	200		75.6		72	2.8
		126	35	176		85.1		71	3.1
	9	72	20	238.5		75.4	110	62	2.2
		100	27.8	225		85.1		72	2.8
		126	35	198		95.7		71	3.1
	10	72	20	265		83.8	110	62	2.2
		100	27.8	250		94.6		72	2.8
		126	35	220		106.3		71	3.1
125DL120-20	2	90	25	45	1480	16.2	22	68	2.2
		120	33.3	40		18.2		72	2.8
		140	38.9	36		19.3		71	3.2
	3	90	25	67.5		24.3	30	68	2.2
		120	33.3	60		27.2		72	2.8
		140	38.9	54		29		71	3.2
	4	90	25	90		32.4	45	68	2.2
		120	33.3	80		36.3		72	2.8
		140	38.9	72		38.7		71	3.2
	5	90	25	112.5		40.5	55	68	2.2
		120	33.3	100		45.4		72	2.8
		140	38.9	90		48.3		71	3.2
	6	90	25	135		48.6	75	68	2.2
		120	33.3	120		54.5		72	2.8
		140	38.9	108		58		71	3.2
	7	90	25	157.5		56.8	75	68	2.2
		120	33.3	140		63.5		72	2.8
		140	38.9	126		67.7		71	3.2
	8	90	25	180		64.8	90	68	2.2
		120	33.3	160		72.6		72	2.8
		140	38.9	144		77.3		71	3.2
	9	90	25	202.5		73	90	68	2.2
		120	33.3	180		81.7		72	2.8
		140	38.9	162		83		71	3.2
	10	90	25	225		81.8	110	68	2.2
		120	33.3	200		90.8		72	2.8
		140	38.9	180		96.6		71	3.2
150DL150-20	2	108	30	45	1480	17.6	30	75	2.2
		150	41.6	40		20.4		80	2.8
		180	50	34		21.3		78	3.7
	3	108	30	67.5		26.5	37	75	2.2
		150	41.6	60		30.6		80	2.8
		180	50	51		33.3		78	3.7
	4	108	30	90		35.3	45	75	2.2
		150	41.6	80		40.9		80	2.8
		180	50	68		42.7		78	3.7
	5	108	30	112.5		44.1	55	75	2.2
		150	41.6	100		51.1		80	2.8
		180	50	85		53.4		78	3.7
	6	108	30	135		52.9	75	75	2.2
		150	41.6	120		61.3		80	2.8
		180	50	102		66.7		78	3.7
	7	108	30	157.5		61.7	90	75	2.2
		150	41.6	140		71.5		80	2.8
		180	50	119		74.8		78	3.7
	8	108	30	180		70.6	90	75	2.2
		150	41.6	160		81.7		80	2.8
		180	50	136		85.9		78	3.7
	9	108	30	200		78.5	110	75	2.2
		150	41.6	180		92		80	2.8
		180	50	156		98.1		78	3.7
	10	108	30	220		86.3	132	75	2.2
		150	41.6	200		102.2		80	2.8
		180	50	176		111		78	3.7
150DL160-25	2	120	33.3	53	1480	24.1	37	72	2.8
		160	44.4	50		28.7		76	3.5
		200	55.6	44		32.4		74	3.8
	3	120	33.3	79.5		36.1	55	72	2.8
		160	44.4	75		43		76	3.5
		200	55.6	66		48.6		74	3.8
	4	120	33.3	106		48.2	75	72	2.8
		160	44.4	100		57.4		76	3.5
		200	55.6	88		64.8		74	3.8
	5	120	33.3	132.5		60.2	90	72	2.8
		160	44.4	125		71.7		76	3.5
		200	55.6	110		81		74	3.8
	6	120	33.3	159		72.2	110	72	2.8
		160	44.4	150		86		76	3.5
		200	55.6	132		97.2		74	3.8
	7	120	33.3	185.5		84.3	132	72	2.8
		160	44.4	175		100.4		76	3.5
		200	55.6	154		113.4		74	3.8
	8	120	33.3	212		96.3	132	72	2.8
		160	44.4	200		114.7		76	3.5
		200	55.6	176		129.6		74	3.8
	9	120	33.3	238.5		108.4	160	72	2.8
		160	44.4	225		129.1		76	3.5
		200	55.6	198		145.8		74	3.8
200DL280-30	2	200	55.6	64	1480	49.8	75	70	4.2
		280	77.8	60		57.9		79	5
		324	90	56		63.3		78	5.5
	3	200	55.6	96		74.7	110	70	4.2
		280	77.8	90		86.8		79	5
		324	90	84		95		78	5.5
	4	200	55.6	128		99.6	132	70	4.2
		280	77.8	120		115.8		79	5
		324	90	112		126.6		78	5.5
	5	200	55.6	160		124.4	160	70	4.2
		280	77.8	150		144.7		79	5
		324	90	140		158.3		78	5.5
	6	200	55.6	192		149.3	200	70	4.2
		280	77.8	180		173.7		79	5
		324	90	168		190		78	5.5
	7	200	55.6	224		174.2	250	70	4.2
		280	77.8	210		202.6		79	5
		324	90	196		221.6		78	5.5
	8	200	55.6	256		199.1	280	70	4.2
		280	77.8	240		231.6		79	5
		324	90	224		253.3		78	5.5
200DL300-20	2	210	58.3	45	1480	36.7	55	70	4.2
		300	83.3	40		41.4		79	5
		360	100	36		45.3		78	5.5
	3	210	58.3	65.5		53.5	75	70	4.2
		300	83.3	60		62.1		79	5
		360	100	54.5		68.5		78	5.5
	4	210	58.3	86		70.3	110	70	4.2
		300	83.3	80		82.8		79	5
		360	100	74		93.1		78	5.5
	5	210	58.3	106		86.7	132	70	4.2
		300	83.3	100		103.5		79	5
		360	100	95		119.5		78	5.5
	6	210	58.3	127		103.8	160	70	4.2
		300	83.3	120		124.2		79	5
		360	100	114		143.4		78	5.5
	7	210	58.3	146		119.4	200	70	4.2
		300	83.3	140		144.9		79	5
		360	100	134		168.5		78	5.5
	8	210	58.3	166.5		136.1	200	70	4.2
		300	83.3	160		165.6		79	5
		360	100	150		188.7		78	5.5

上一產品：CDLK型浸入式多級離心泵

下一產品：LG型立式多級分段式離心泵

相關產品

亚洲第一免费播放区,欧美一级黄色日韩,性色AV久久一区二区,欧洲一卡2卡3卡4卡免费观看

多級泵 Stage Pump

DL型立式多級離心泵
